제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo, QT | 기어 비율: | 125:1 |
|---|---|---|---|
| 정격 출력 회전력: | 16 크킨텀 | 홀딩 토크: | 89kNm |
| 토크를 기울이기: | 65kNm | 표준 색: | RAL 9006 |
| 반발: | 0.1 이하 급 | 회전형: | 이중 축 |
| 강조하다: | slewing ring drive,small slew drive |
||

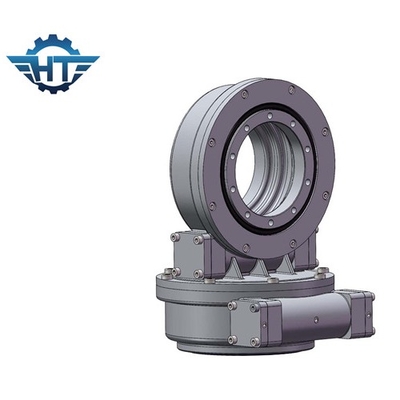

SDE21 기어 비율 125 / 1 장고꼴웜기어장치 다수는 CPV를 위한 밀폐 함체로 구동합니다
웜 기어 다수 드라이브 기술
다수 드라이브는 모멘트를 기울이는 전송과 더불어 굴대이고 반경 방향 하중들의 동시발생 전송을 위해 사용됩니다. 다수 드라이브는 볼 또는 롤러 선회 링과 수력이거나 전기 구동과 완전히 밀폐 함체로 구성됩니다. 시리즈 SE 다수 드라이브는 웜 기어로 설계됩니다.

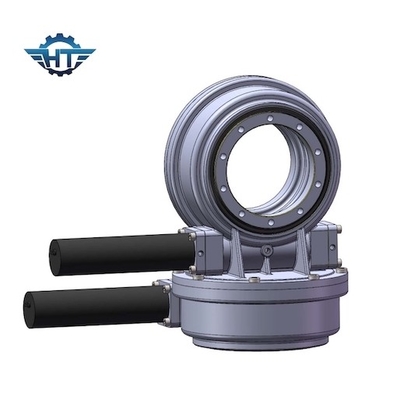

SDE3,SDE7,SDE21 ISO9001/CE 증명된 다수는 태양 추적을 위한 웜 기어를 운전합니다
1) 더 높은 출력 토크와 유지 부하
2) 최고 트래킹 정밀도
3) 강한 부식 저항성과 효과적인 봉합
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
말하세요 : 더 상세한 차원과 매개 변수가 미안하지만, 우리의 판매 그림을 언급하기 때문에, 위에서 말한 차원과 매개 변수는 업데이트되거나 조정될 수 있습니다.
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
어플리케이션 필드
| 풍력 분야 | 야금술 기계류 |
| 경공업 | 중장비 |
| 공항 / 해양 기계공 | 군용품. |
| 건설 기계 마이닝 | 강철은 장비로 일합니다 |
| 오수 처리장 | 농기계 |
