제품 상세 정보:
|
| 재료: | QT | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 회전력: | 2000 Nm |
| 홀딩 토크: | 13500 Nm | 토크를 기울이기: | 7500Nm |
| 축상의 부하: | 34 나트 | 레이디얼 하중: | 58kN |
| 강조하다: | hydraulic slew motor,slewing gear |
||

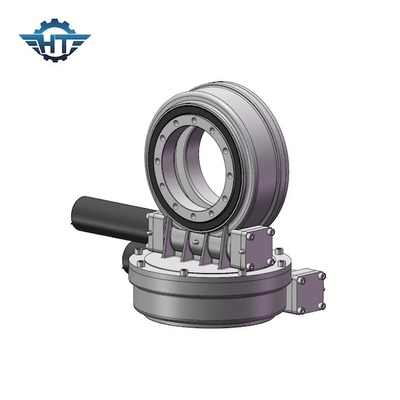

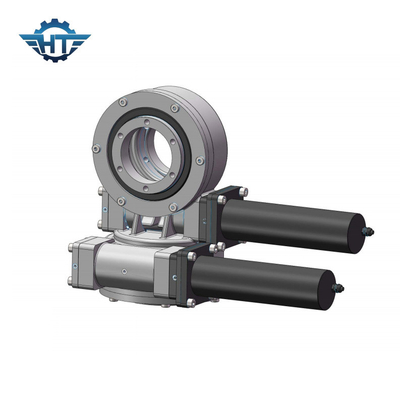

태양추적 시스템을 위한 전기 24v 직류 전동기와 7 인치 이원축 다수 드라이브 트렌스미션
다수 드라이브 트렌스미션 기술
이원축 슬루잉 드라이브는 수직적으로, 수평적으로 모두 회전할 필요가 있는 상황을 위해 완벽합니다. 전형적인 애플리케이션은 이원축 태양 추적자들, 위성과 레이더반사기, 양쪽 방향에 360 도를 이동하는 것 필요로 하는 기계를 포함합니다. 행투오의 슬유잉 드라이브는 피치와 방위각의 집적 설계를 채택하고 전체 구조가 소형이며, 그것이 갈라진 환원제의 복잡한 설치의 문제를 해결하고, 과다한 부분을 감소시키고, 주 엔진의 실패 율을 내립니다 ; 동시에, 믿을 만한 베어링을 보증하기 위해, 방위각 슬루잉은 시스템을 운전하고 어떤 축방향 힘과 반경 방향 하중을 지니는 동안 큰 모멘트 전복을 지닐 수 있는 강도 4점 접촉 볼베아링을 채택합니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| Model | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
특징
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프-로킹 기능
