제품 상세 정보:
|
| 모델: | SDE5 | 기어 비율: | 37:1 |
|---|---|---|---|
| 정격 출력 회전력: | 800Nm | 홀딩 토크: | 9200Nm |
| 토크를 기울이기: | 6000Nm | 효율: | 40% |
| 반발: | 0.15 ' 0.15 ' | 특징: | 셀프 록 이원축 |
| 강조하다: | 저속도 전기 슬유잉 드라이브,전기 슬유잉 드라이브 6000Nm 틸팅 토크,벨소리 드라이브 6000Nm 틸팅 토크를 비틀기 |
||

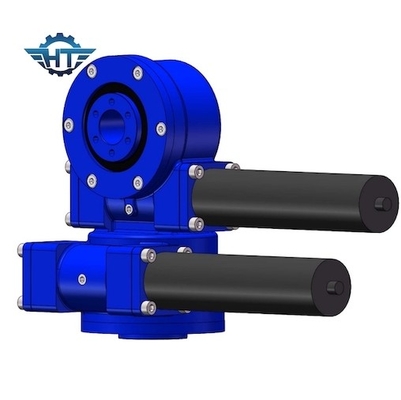

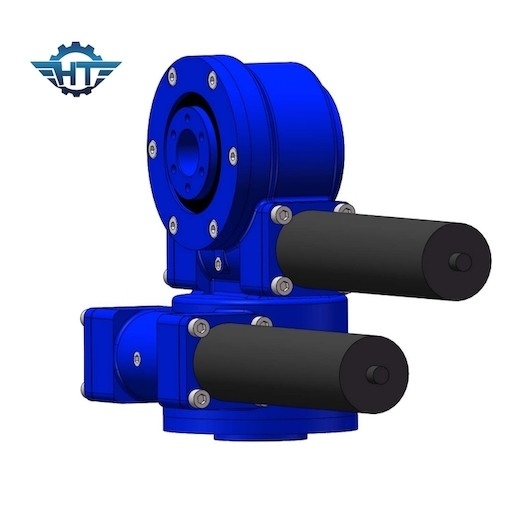

고 정밀도 PV 트래킹 시스템을 위한 기어박스를 비트는 SDE5 저속도 이원축
기어박스 기술을 비트는 이원축
우리의 슬유잉 드라이브는 강한 모멘트 전복을 가지고 있고, 인벨럽핑 웜 드라이브를 채택하며, 그것이 더 큰 다중 이 접촉과 부하를 운전할 수 있고, 시스템의 안전을 강화하기 위해 셀프-로킹 기능을 가지고 있습니다. 다수는 6kNm부터 220kNm 홀딩 토크까지 성능, 63kNm 출력 토크에 대한 200Nm, 271kNm 경사 모멘트 부하 용량에 대한 500Nm과 31:1부터 156,600:1까지 기어 비율에서 범위를 운전합니다. 설치는 수평선상이고, 수직이거나 다중 축 조합일 수 있습니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
더 상세한 차원과 매개 변수가 미안하지만, 우리의 판매 그림을 언급하기 때문에, 위에서 말한 차원과 매개 변수는 업데이트되거나 조정될 수 있습니다.
다른 응용 프로그램과 프로젝트에 따른 특수한 설계
그것은 수력 원동기, 스텝 모터, 서보 모터, 기타 등등과 같은 모터의 다른 유형과 일치할 수 있습니다.
회전식 드라이브 장치의 표면은 고객의 요구조건에 따라 어떠한 색깔으로도 스프레이될 수 있습니다
응용소프트
우리의 슬유잉 드라이브는 장수와 저보수를 설계됩니다. 그들은 매우 작은 설치 공간을 요구하지만, 최대 적재량에 견딜 수 있습니다. 그것이 그들이 다수의 애플리케이션을 위한 솔루션인 이유입니다 : 농림을 요구하는 드라이브를 비틀 때, 파는 농업이 태양 추적시스템, 단일 축 또는 이중 축 태양추적 시스템을 집중하여 플랫폼, 기계 제작과 공학과 더불어 수많은 바다 적용에 인원을 배치했습니다.
