제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SDE5" |
|---|---|---|---|
| 기어 비율: | 37:1 | 홀딩 토크: | 9200Nm |
| 토크를 기울이기: | 6000Nm | 축상의 부하: | 16kN |
| 레이디얼 하중: | 27 나트 | 효율: | 40% |
| 강조하다: | SDE7 이원축 다수 드라이브,이원축 다수 드라이브 방수 실링,16kN 축상의 부하 선회 링 드라이브 |
||

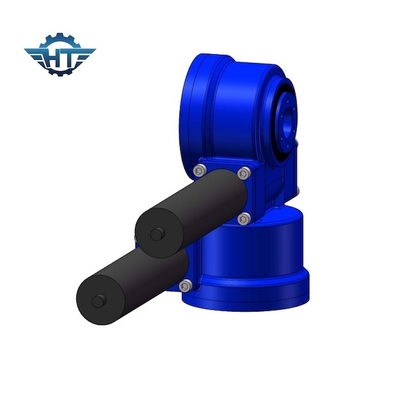

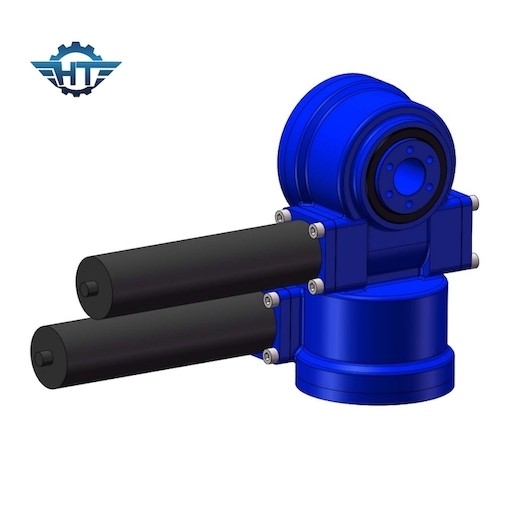

PV와 CSP 태양 추적자들을 위해 드라이브, 방수의 봉합을 비트는 SDE5 이원축
드라이브 기술을 비트는 SDE5 이원축
| 상품 이름 | 43Nm 기어 들 모우터와 SDE5 슬유잉 드라이브 |
| 출력 토크 | 800 N.m |
| 순간 토크를 기울이기 | 6000 N.m |
| 홀딩 토크 | 9200 N.m |
| 정적 굴대 평가 | 16 나트 |
| 정적 광선 평가 | 27 나트 |
| 자동차 대안 | 380V/220V 교류 전동기, 스텝 모터, 브러쉬리스 모터 |
| 제품 방식 | 이원축, CPV, 태양 접시, 포물형, 일광 반사 장치 |
| 어플리케이션 특성 | 태양추적 시스템, 산업용 기계류 |
순간 토크를 기울이는 것 : 토크는 로드의 위치와 선회 베어링의 센터 사이의 거리의 증가한 로드입니다. 만약 로드와 거리에 의해 발생된 큐오르크가 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 대한 로드 수직
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 :그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력은 홀딩 토크로 불립니다.
자기 로킹 : 로딩될 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션
SDE 시리즈 태양광 발전 슬루잉 드라이브는 설계합니다
추적시스템에서 광기전성 발전 시스템, 타워 일광 반사 장치, 버터플라이 스털링 발전, 난방, 홈통 집중되는 발전, 난방과 다른 태양 에너지 응용을 집중하면서, 개발되고 광기전성 단일과 두배 주축 추적시스템에 적합한 태양 추적시스템을 위해 설계된 고성능 제품. 그것은 또한 당신의 필요에 따라 맞춤화될 수 있습니다.
