제품 상세 정보:
|
| 재료: | 42CrMo, 쿼터 | 모델: | SDE7A-57MHD |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 회전력: | 2000Nm |
| 홀딩 토크: | 13500Nm | 토크를 기울이기: | 13200 Nm |
| 축상의 부하: | 34 나트 | 레이디얼 하중: | 58kN |
| 강조하다: | 반대 UV 이원축 다수 드라이브,이원축 다수는 220V AC을 운전합니다,220V AC 웜 드라이브 다수 벨소리 |
||

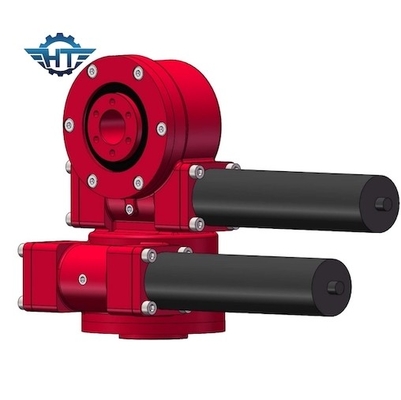

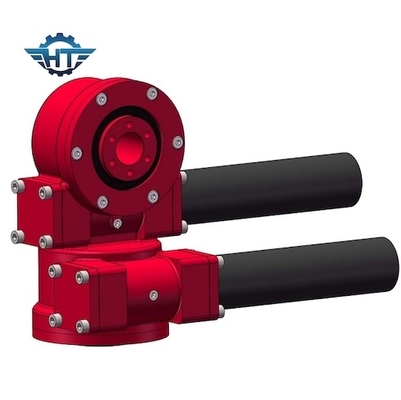

브라켓 태양추적 시스템을 탑재하여 PV를 위한 기어를 비트는 반대 자외선 SDE7 이원축
기어 데스크리피티온을 비트는 SDE7 이원축
| 상품 이름 | SDE7 슬유잉은 43Nm 24Vdc 기어 들 모우터로 구동합니다 |
| 출력 토크 | 980 N.m ; 723 ft.lbs |
| 맥스 출력 토크 | 1938 N.m ; 1429 ft.lbs |
| 순간 토크를 기울이기 | 7000 N.m ; 5163 ft.lbs |
| 홀딩 토크 | 13200 N.m ; 9736 ft.lbs |
| 정적 굴대 평가 | 133.20 나트 ; 29943 파운드 |
| 정적 광선 평가 | 53 나트 ; 11977 파운드 |
| 동적 굴대 평가 | 31.90 나트 ; 7171 파운드 |
| 동적 광선 평가 | 27.91 나트 ; 6274 파운드 |
| 자동차 대안 | 380V/220V 교류 전동기 ; 스텝 모터 ; 브러쉬리스 모터 |
| 제품 방식 | 이원축 ; 단일축 ; |
| 애플리케이션 | 이원축 트래킹 시스템, CPV, 탑(tsp), 위성 안테나 |
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
특징
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프-로킹 기능
응용소프트
SDE 일련 슬루잉 드라이브는 디자인 프로세스에서 수직이고 수평선상 슬유잉 드라이브의 이점을 흡수하고, 수평식의 3D 방향과 동시에 Pitch 각도로 회전할 수 있는 능력을 갖춥니다. 더 많은 상세 매개 변수가 미안하지만, 성능 매개 변수 테이블을 언급하기 때문에. 수평선상이고 수직 구조를 기반으로, ZSDE 일련은 매우 그것의 정확도를 향상시켰습니다, 넓게 그것을 만드는 것 광기전에 사용했고 태양열발전시스템과 소형 위성 안테나 추미 방식을 집중했습니다.
