제품 상세 정보:
|
| 재료: | 42CrMo, 쿼터 | 기어 비율: | 31:1 |
|---|---|---|---|
| 정격 출력 회전력: | 600Nm | 홀딩 토크: | 1500Nm |
| 토크를 기울이기: | 5800Nm | 반발: | 0.15' |
| 회전형: | 수평 및 수직 | 표준 색: | RAL 9006 |
| 강조하다: | 링 드라이브를 비트는 전동기,슬유잉 링 드라이브 다중 이,600 Nm 토크 다수 드라이브 트렌스미션 |
||

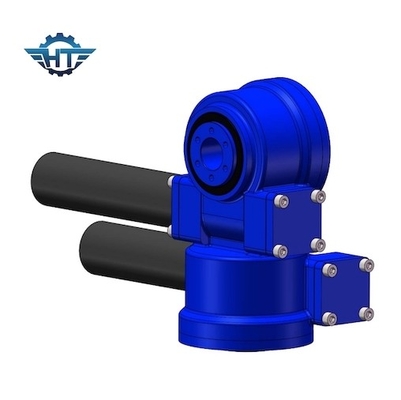

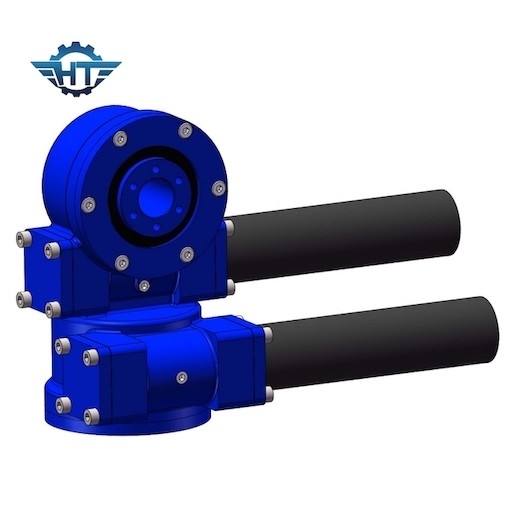

태양 전지판 트래킹 시스템을 위한 전동기와 기어박스를 비트는 SDE3 이원축
기어박스 기술을 비트는 이원축
다수 드라이브는 모멘트를 기울이는 전송과 더불어 굴대이고 반경 방향 하중들의 동시발생 전송을 위해 사용됩니다. 다수 드라이브는 볼 또는 롤러 선회 링과 수력이거나 전기 구동과 완전히 밀폐 함체로 구성됩니다. 시리즈 SE 다수 드라이브는 웜 기어로 설계됩니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
특징
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프-로킹 기능
응용소프트
제한된 화석 에너지 자원이 과-이용된과 이용한 환경 하에, 지칠 줄 모르는 태양 에너지 자원은 세계적 관심을 끌었습니다. 태양광 발전 세대 기술은 빠르게 성장하고 있습니다. 태양광모듈은 광기전성 지원에 설치됩니다. 그들의 다른 구조적인 형태에 따르면, 두 유형이 있습니다 : 고정형과 트랙킹 타입. 회전식 드라이브 장치는 트랙킹 광기전성 발전 시스템에 설치되어서, 고정 브라켓이 트랙킹 종류가 됩니다. 그러므로, 광 기전력 모듈의 수광면이 언제든지 태양의 레이와 직각일 수 있도록, 광 기전력 모듈의 작용각은 태양의 높이 또는 /와 방위각에 따라 조정될 수 있습니다. 이로써 더 태양에너지를 받고 발전 증가하는 가능성.
