제품 상세 정보:
|
| 모델: | SDE9 | 기어 비율: | 61:1 |
|---|---|---|---|
| 정격 출력 회전력: | 4300 Nm | 순간 토크를 기울이기: | 16 크킨텀 |
| 보유하는 순간 토크: | 27.2 크킨텀 | 효율: | 40% |
| 표준 색: | RAL9006 | 특징: | 둘러싸인 자동 잠김 |
| 강조하다: | 5 인치 이원축 다수 드라이브,이원축 다수는 800NM 토크를 운전합니다,저항하는 슬루잉 기어박스를 입으세요 |
||

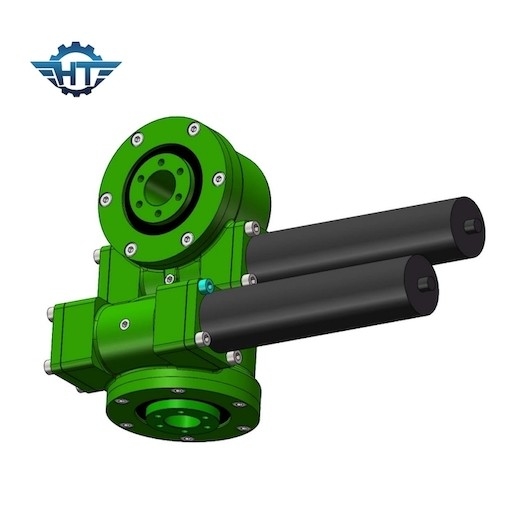

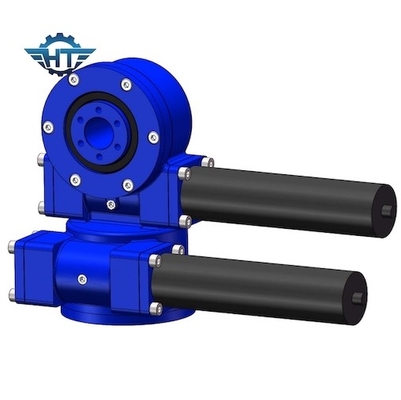

이원축 태양추적 시스템을 위한 61:1 기어 비율 5 인치 웜 기어 선회 링
벨소리 기술을 비트는 5 인치 웜 기어
더 높은 내마모성 웜 기어 드라이브인 웜 드라이브가 안정과 신뢰성의 건강한 실적으로 강한 출력 토크와 경사 모멘트 토크를 로딩할 수 있습니다. 웜 드라이브는 또한 CPV, CSP, 위성 애플리케이션과 같은 더 높은 트랙킹 정확한 현장이 가능합니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
장점
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프-로킹 기능
응용소프트
태양 추적시스템 위의 드라이브를 비트는 이원축을 적용함으로써, 태양 전지판은 항상 태양, 계절과 무관한, 그 날의 시간 또는 지역의 위도를 향하여 지향되지는 않을 것입니다. 그것은 프로젝트 소유자 획득 더 많은 전기 생산 능력 최고 40%를 허용할 수 있고 이렇게 하여 더 양보합니다.
