제품 상세 정보:
|
| 타입: | VE9 웜 리듀서 | 재료: | 42CRMN 또는 50Mn |
|---|---|---|---|
| 애플리케이션: | 태양에너지 | 보증 기간: | 10년 |
| 색: | 고객은 요구했습니다 | 사이즈: | 25 인치에 대한 3 인치 |
| IP은 분류됩니다: | IP66 | 특징: | 반대 셀프 록 |
| 강조하다: | 둘러싸인 VE9 수직 슬루잉 드라이브,비스듬한 한 개의 수직 슬루잉 드라이브,동봉된 것 VE9 태양 추적자 드라이브 |
||

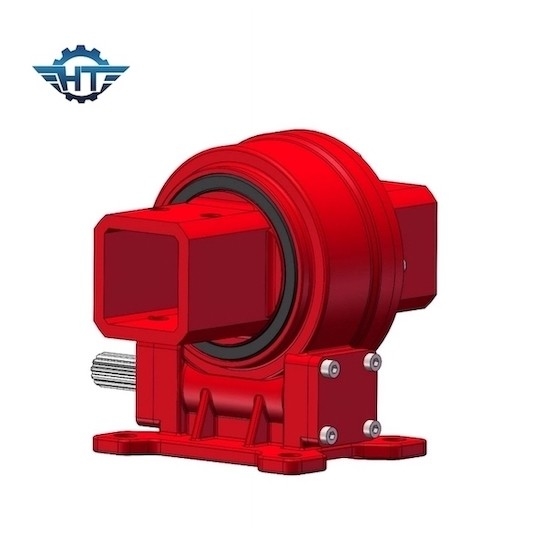

둘러싸인 VE9 수직 태양 추적자 다수는 태양에너지를 위한 전동기로 구동합니다
전기 태양 슬루잉 드라이브 기술
전기 태양 에너지 슬루잉 드라이브 추적시스템은 개선된 광전 변환 효율을 달성하기 위해 광열효과와 광기전성 발전에서 햇빛의 사용을 최적화하는 기계적이고 전자적 제어 유닛 시스템입니다. 그것은 다음을 포함합니다 : 다수 드라이브, 모터 (서보 기구에 의한 스테퍼인 DC, 행성 기어드 모터, 밀대 모터, 등등), 웜 전동 장치, 센서 시스템, 등.
대기 온도 :
웜 기어 드라이브의 작동 온도 범위 : -40C~+80C.
웜 기어 드라이브 쌍에 의해 제공된 기계적 효율 값은 좋은 주유를 위해, 그리고 정격 토크와 속도 하에 적당한 평균 값 또는 기준값입니다. 기계 효율은 톱니 표면의 미끄림 속력을 올리거나, 나사각을 증가시키거나 웜 경사의 거칠기를 증가시킴으로써 증가될 수 있습니다.
급유 :
공장을 떠나기 전에, 상응하는 그리스는 톱니 표면, 태도에 도입되고 회전식 웜 기어의 레이스 웨이가 웜 기어와 웜 드라이브 쌍의 정상 작동을 보증하지 않을 수 없습니다. 그리스의 정기 투여는 추가된 그리스가 원래 그리스와 완전히 호환 가능한다는 것을 보증하도록 필요합니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
1. 평평한 단일축 연계
2. 비스듬한 단일축 연계
3. 비스듬한 단일 축 유닛
4. 이원축 태양추적 시스템
