제품 상세 정보:
|
| 모델: | 웜과 웜 기어 | 타입: | 수직 IP66 |
|---|---|---|---|
| 기어 비율: | 61:1 | 애플리케이션: | 태양에너지 |
| 모터: | 전기 모터 | 치아 접촉: | 다중 이 |
| 정확성: | 0.15 급 | OEM 서비스: | 예 |
| 강조하다: | 드라이브를 비트는 VE9 단일축,드라이브 트렌스미션을 비트는 OEM 단일축,OEM 웜 기어 다수 드라이브 |
||

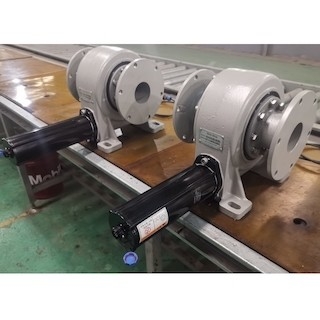

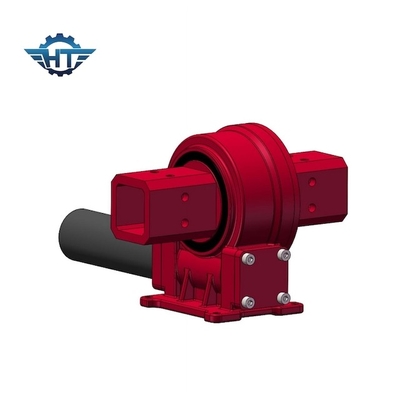

태양에너지를 위한 주문 제작된 튜브 관경과 드라이브 트렌스미션을 비트는 VE9 단일축
드라이브 기술을 비트는 자동 잠김
자동 잠김 슬루잉 운전은 다중 치아 접촉 웜 기어, 운전자 안에 있는 브레이크의 어떤 필요로 특징을 이루지 않았습니다. 그것은 태양 추적시스템의 안정성을 개선할 것입니다.
슬유잉 드라이브는 폐쇄형, 주거 차별 금지 정책 유형, 수직형, 이원축 유형,고 정밀도 유형, 웜 드라이브 유형 기타 등등과 같은 많은 유형을 갖. 둘러싸인 모래시계 워엄형은 태양추적 시스템의 적용에 가장 인기있습니다. 슬유잉 드라이브는 강한 경사 모멘트 토크와 정적 자기 로킹 기능으로 웜과 웜 기어 스투uct르를 기반으로 합니다. 다중 이빨 접촉면은 높은 로드를 운전해서 특별히 설계됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
태양 추적시스템
트랙킹 태양 지원 시스템은 광기전성 동력화차의 매우 주요 부분입니다. 그것은 광기전성 동력화차의 발전 메인 바디를 옮깁니다. 만약 디자인이 불합리하면, 사고가 재해 기후에서 발생하고 동력화차에 대한 영향이 치명적입니다. 그러므로, 디자인 프로세스에, 적당한 회전식 드라이브 장치를 선택하는 것은 특히 중요합니다. 우리의 기술은 포괄적으로 다양한 요소를 고려하면서, 고객과 성분 배치 디자인과 이전 프로젝트 응용프로그램의 경험에 의해 제공된 근무 조건에 따라 마침내 적절한 슬루잉 드라이브 장치를 결정할 것입니다.
