제품 상세 정보:
|
| 구조: | 웜과 웜 훨 | 재료: | 42CrMo, 쿼터 |
|---|---|---|---|
| 보증: | 5년 | 애플리케이션: | 포물선 태양열발전시스템 |
| 상표: | 주문 제작됩니다 | 색: | 주문 제작됩니다 |
| 모터 전압: | 24V DC | 샘플 시간: | 3~15 일 |
| 강조하다: | 작은 웜 이원축 다수 드라이브,CSP 일광 반사 장치 이원축 다수 드라이브,CSP 일광 반사 장치 작은 다수 드라이브 |
||

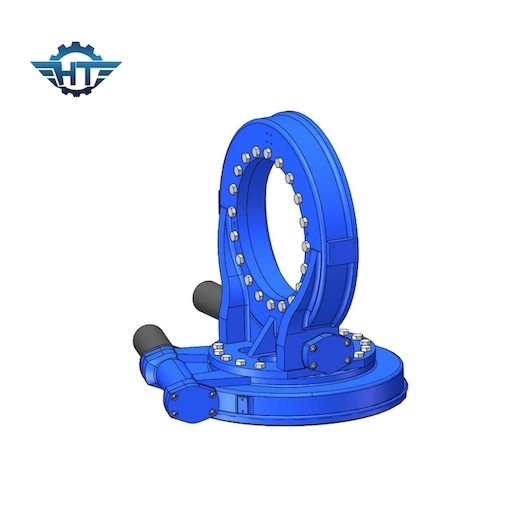

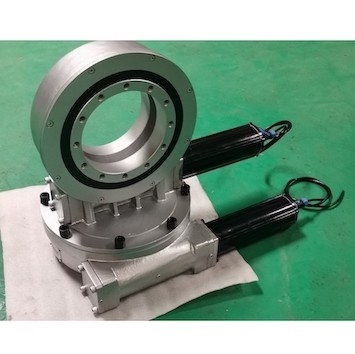

CSP 일광 반사 장치와 포물선 태양열발전시스템을 요구하는 링 드라이브를 비트는 작은 웜 기어
슬유잉 링 드라이브 기술
우리의 SDE 일련 슬루잉은 주로 CSP 태양추적 시스템인 PV, STP에 대해 사용되는 것으로 운전합니다, 이 모델은 수평면을 위한 이원축이고 고도 방향입니다. 그것은 태양 전지판의 10 평방미터를 위해 사용될 수 있습니다. 고급 품질, 정밀 슬루잉 드라이브를 조사하고 개발하고 적용하는 것에 전념한다고, 우리는 태양 추적시스템, CSP, CPV 태양추적 등에게 믿을 만한 수평선 단일축, 이중 축 선회 베어링과 슬유잉 드라이브를 제공합니다. 우리의 전문적 고품질 제품은 또한 공기 구대, 트럭 크레인, 목재 그래브, 굴착 장치, 분무기 장치대, 수경률 차량, 자동화 조립체 라인, 풍력 편요 시스템, 등에 정상적인 솔루션으로 잘 적용될 것입니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션
탑 CSP 구조
많은 탑 반사경이 있기 때문에, 회전식 환원제의 양은 탑 프로젝트에 대부분의입니다. 타워 동력화차는 전세계에 회전식 환원제를 수평선상 방위각의 견인 부분품으로 채택하고 Pitch 각도가 밀대 또는 회전식 환원제에서 선택될 수 있습니다. 다른 화력 발전 EPC 제조들은 다른 구조 설계를 채택합니다. 타워 발전이 현장의 큰 영역에 많은 큰 태양 반사 장치를 갖추고 있기 때문에, 정확하게 수신기 의 위에 높은 타워에 대한 햇빛을 반영할 수 있는 각각은 추적 메커니즘을 갖추고 있습니다. 이것은 기계적 전송 정확도, 서비스 수명, 회전식 드라이브 장치의 유지보수가 필요없고 강성에 더 높은 요구를 제시합니다.
