제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SDE7" |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 회전력: | 2000 Nm |
| 홀딩 토크: | 13500Nm | 틸팅 토크: | 13200Nm |
| 효율: | 40% | 표준 색: | 랄 9006 |
| 강조하다: | slew drive motor,slewing ring gear |
||

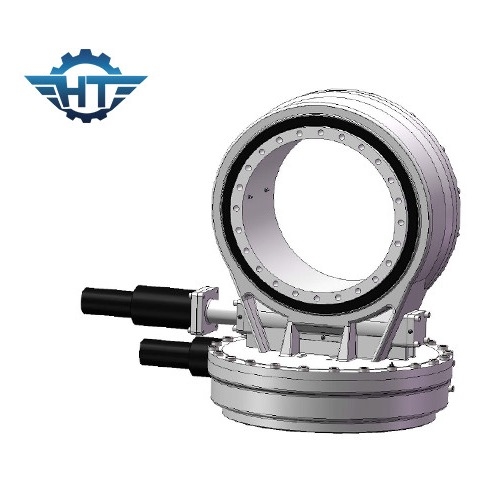

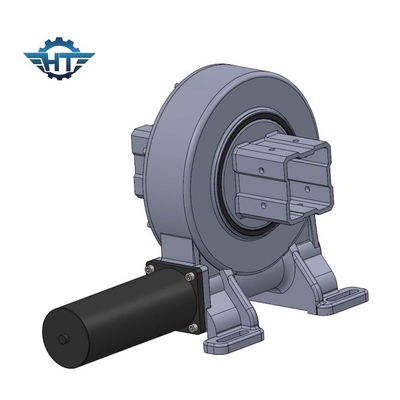

PV 추적 & 정밀 장비를 위한 다중 이 접촉 태양 다수 드라이브 트렌스미션
태양 다수 드라이브 트렌스미션 기술
주로 터널 굴 뚫기 설비를 신청한 200 밀리미터에서 5000 밀리미터까지 이르는 자사 제품, 항구와 조선소 크레인, 건설 장비, 이동 크레인, 해양 기기 기술, 마친솔라 에너지 공장을 돌린 타워 크레인, 선박 데크 크레인, 철도 기중기, 승강기, 풍력 발전용 터빈과 많습니다. 당신의 특정 필요에 대하여 베어링 설계를 최적화하기 위한 우리의 능력은 비할 바 없고 우리가 당신을 제공하기 위해 최선을 다할 것입니다.
슬유잉 드라이브는 보통 보통 웜, 선회 링, 주택, 모터와 다른 부품으로 구성된 선회 링으로 불리는 슬유잉 제품의 신형입니다. 핵심 구성 요소가 태도를 비틀고 있기 때문에, 그들은 동시에 축방향 힘들과 반경 방향 하중들과 모멘트 전복에 견딜 수 있습니다. 전통적 회전식 상품과 비교해서, 새로운 회전 구동기는 용이한 설치, 손쉬운 유지보수와 더 높은 IP 성적의 특징을 가지고 있습니다.
특징
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프-로킹 기능
드라이브 성능 매개 변수를 비트는 SDE 모델
|
모델 |
비율 |
정격 출력 토크(n.m) |
틸팅 토크(n.m) |
보유하는 토크(n.m) |
굴대 로드(kN) |
광선 로드(kN) |
효율 |
정확성 (') |
자기 로킹 |
중량(KG) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
예 |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
예 |
34 |
|
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
예 |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
예 |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
예 |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
예 |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
예 |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
예 |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
예 |
705 |
응용소프트
슬유잉 드라이브는 넓게 PV, CPV, 트럭 크레인을 포함하는 STP 태양추적 시스템과 구성 출원, 맨리프트, 턴테이블, 항구 기계, 모듈 차량, 작은 풍력 시스템과 위성 통신에서 사용됩니다.
