제품 상세 정보:
|
| 속도: | 0~1 Rpm | 애플리케이션: | 위성 안테나 |
|---|---|---|---|
| 모터: | 전동기, 스텝 모터 | IP은 분류됩니다: | IP66 |
| 장착 볼트: | 6*M10 | 증가하는 상술: | 80 밀리미터 |
| 센터 구멍: | 65 밀리미터 | 비율: | 31:1 |
| 강조하다: | 링 드라이브를 비트는 위성 안테나,선회 링은 65 밀리미터를 운전합니다,65 밀리미터 태양 추적자는 운전합니다 |
||

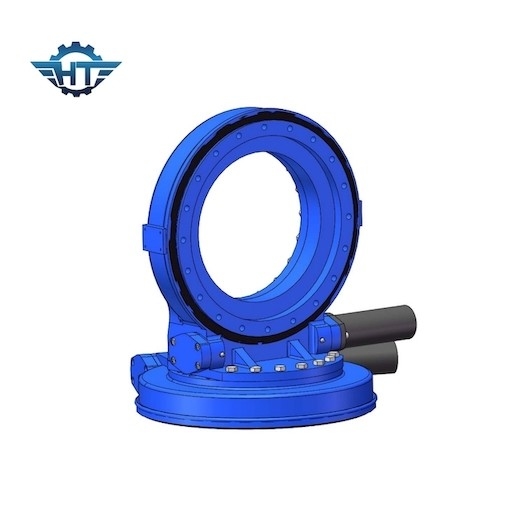

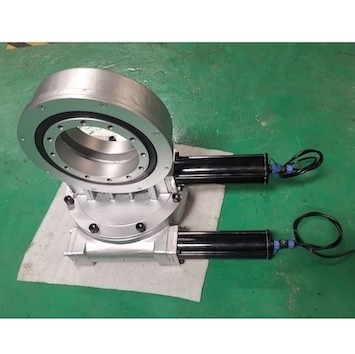

비틀리는 듀얼 주축 3 인치는 위성 안테나를 위한 24VDC 행성 모터로 구동합니다
제품 설명
행투오 기계류의 웜 슬유잉 드라이브는 극단적으로 고출력 밀도로 극히 컴팩트한 슬루잉 구동 장치를 가지고 있습니다. 이 디자인은 제한된 설치 공간에서 극단적으로 높은 병력들과 토크를 전하는데 특히 적합합니다. 웜 드라이브는 건설, 임업과 농기계와 더불어, 크레인과 무거운 차량 전동 장치를 위한 스티어링 장치에서 사용됩니다. 이러한 특수 응용을 위해, 우리는 토크 이동을 극대화하기 위해 자사 제품을 계속해서 정련되고 있고 유지비용을 최소화합니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) |
축상의 부하 (kN) |
경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
애플리케이션
전통적 위성 안테나 기반은 고쳐지고 약간의 대단히 흥분한 위성이 위성 신호의 연속적인 수신을 유지하기 위해 회전하기 위해 위성 안테나를 운전하기 위해 제시간에 회전할 수 있는 위성 안테나 선회대를 필요로 합니다. 기지에 슬유잉 드라이브를 설치함으로써, 기지는 회전하는 안테나 기반이 될 수 있고 우리의 슬유잉 드라이브가 또한 속도 조절 가능 모터를 갖추고 있을 수 있으며, 그것이 임의로 시스템이 신호 캐치에 유익한 속도 범위 이내에 회전 속도를 조정할 수 있게 허락합니다.
